CAMPUS TOWER W HAMBURSKIEJ DZIELNICY PORTOWEJ

Projekt nośności w 3D
We wschodniej części nowej portowej dzielnicy Hamburga powstaje z inicjatywy Garbe Immobilien-Projekte GmbH nowy wieżowiec należący do tamtejszego kampusu. Na zespół budynków składają się biurowce i obiekty mieszkalne posadowione na wspólnym, 2-piętrowym, podziemnym garażu. Zespól ten zapewni ok. 22.120 m2 powierzchni brutto. Budynki o funkcji biurowej zwrócone są do ulicy Versmannstraße, budynki mieszkalne zorientowane są na południe, w stronę portu.

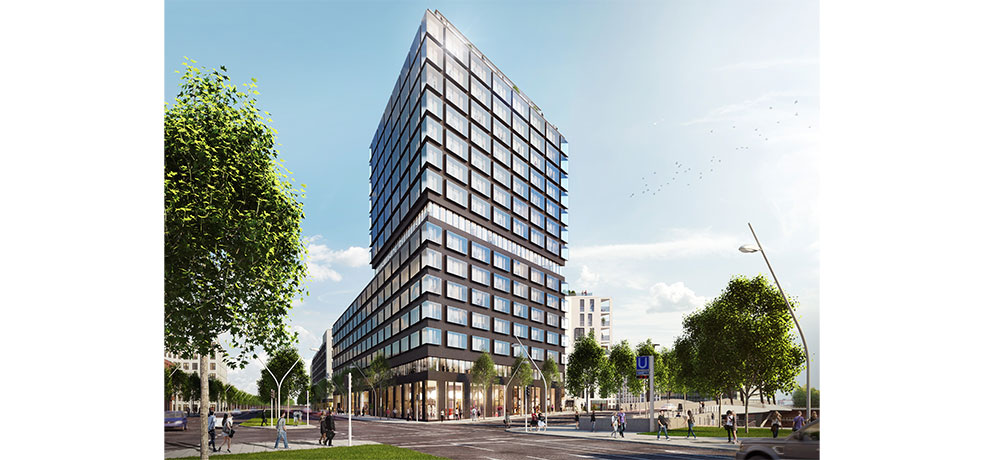

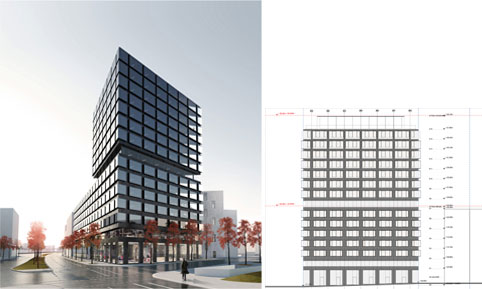

Zarówno wieża licząca sobie 15 pięter i 56 m wysokości, jak i graniczący z nią 7-piętrowy budynek biurowy zaprojektowane zostały przez austriackie biuro Delugan Meissl Associated Architects; południowa część kompleksu natomiast przez lokalne biuro z Düsseldorfu – sop architekten.

Nasza spółka odpowiedzialna jest za projekt nośności (fazy 1-6) całego kompleksu budynków oraz za projekt wykopu. Wszystkie plany sporządzane przez nas stają się częścią spójnego, centralnego modelu w 3D, aby uzyskać optymalny efekt zarówno statyczny, jak i całości projektowanego obiektu – ze wszystkimi jego detalami.

Konstrukcja
Na konstrukcję budynku składa się żelbetowy szkielet z płaskimi dachami o grubości stropów 25 cm. W obszarze wieży i biurowca stropy wyposażone zostaną w aktywną izolację termiczną. Bardzo smukłe wsporniki wieżowca zaprojektowano z wysoce wytrzymałego betonu klasy C 80/95. Z uwagi na posadowienie budowli w luźnych i stosunkowo miękkich warstwach geologicznych, statyka budynku ma się opierać na palach w niżej położonych, bardziej nośnych piaskach. Pale te mają mieć średnicę 80 cm i w obrębie wieżowca długość do 25 m. Ponad 16-metrowej szerokości przejście na podwórza projektowane pomiędzy budynkami planowane jest bez użycia podpór.

Modelowanie w 3D za pomocą systemu BIM
BIM (ang. Building Information Modeling) jest metodą służącą do partnerskiego projektowania i użytkowania wszelkiego typu obiektów: budynków, obiektów inżynierskich, infrastruktury komunikacyjnej. W jednym, centralnym modelu 3D stopione są wszelkie dane z zakresu architektury, techniki, fizyki i funkcjonalności. System ten ułatwia międzybranżową komunikację, wprowadza transparentność i podnosi jakość dostępnych danych. Gwarantuje on, iż nie umykają ważne szczegóły, a wystąpienie błędu redukowane jest do minimum.

Zleceniodawca

HafenCity Hamburg GmbH

Architektura

Delugan Meissl Associated Architects                                                                              SOP Architekten

Dane techniczne

Całkowita powierzchnia budynku: 22.120 m²
Wysokość: 56 m
Liczba pięter wieżowca: 15
Liczba pięter biurowca: 7 (parter wraz z galerią + 6 pięter)

Zakres zadań wykonanych przez Schüßler-Plan

Projekt nośności: faza 1 do 6 wg HOAI
Projekt wykopu
