FASSADE MIT TRAGENDEr funktion

Neubau Ohligsmühle Wuppertal
Ohligsmühle

Ohligsmühle Wuppertal, Neubau Verwaltungsgebäude mit Gastronomie

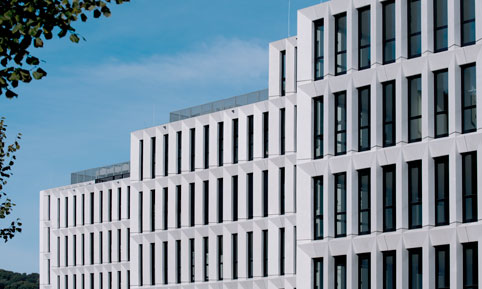

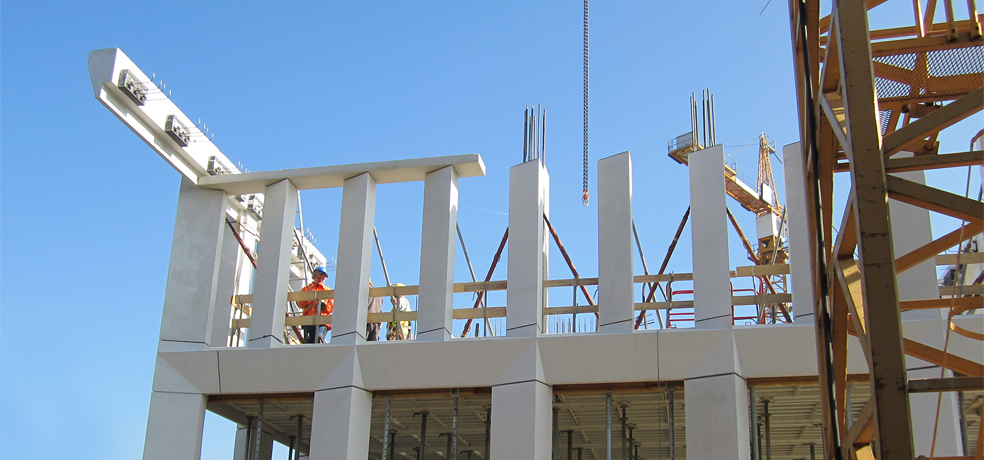

In Wuppertal-Elberfeld, in unmittelbarer Nachbarschaft zur Schwebebahn-Haltestelle "Ohligsmühle", entstand ein repräsentativer Neubau mit weißer, aufwendig profilierter Fassade aus Sichtbeton. Diese stellt zugleich das ingenieurtechnische Highlight des Bauwerks mit fünf Obergeschossen, zwei Untergeschossen und 10.500 m² oberirdischer Bruttogeschossfläche dar. Optisch erzeugen die eng gestellten, trapez- und dreiecksförmigen Fassadenelemente ein sich ständig veränderndes Licht- und Schattenspiel. Konstruktiv übernehmen die Pfosten und Riegel aus Betonfertigteilen eine tragende Funktion. So konnte auf Randstützen im Gebäudeinneren zugunsten einer optimalen Raumaufteilung und Nutzungsflexibilitiät verzichtet werden.
Die Tiefgarage erhielt eine Flachgründung, deren nur 40 cm starke Bodenplatte unterhalb der Stützen und Wände voutenförmig verstärkt wurde. Die Gründungsebene befindet sich 2,70 m unterhalb des Bemessungsgrundwasserstandes. Daher wurden die Sohle und Außenwände als weiße Wanne konzipiert und als Ortbetonkonstruktion in der Regelbetongüte C35/45 hergestellt.
Die bis zu 10 m weit spannende Decke über dem 2. Untergeschoss wurde in einer Stärke von nur 28 cm realisiert. Die sich in der Decke über dem 1. Untergeschoss im Übergang von Innen- und Außenbereichen ergebenden Versprungbalken fangen die Fassadenstützen aus den aufgehenden Geschossen ab und lagern ihrerseits auf den Stützen und Wänden der Tiefgarage auf.



Auftraggeber
BEMA Development GmbH

Standort
Wuppertal

Architektur
HPP Architekten, Entwurfsplanung
BM+P Architekten Hesse und Haselhoff, Ausführungsplanung

Technische Daten
BGF gesamt: 18.000 m²
PKW-Stellplätze: 175

Leistungen Schüßler-Plan
Tragwerksplanung: Lph 1 bis 6 gemäß HOAI

PDF-Version

Ohligsmühle
Ohligsmühle
Ohligsmühle
