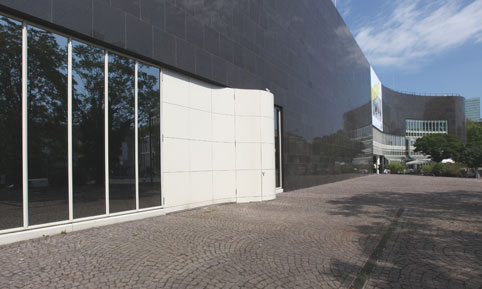

K 20, KUNSTSAMMLUNG NRW

Umbau und Erweiterung des K 20, Kunstsammlung NRW
Das in den 1980er Jahren errichtete Museum wurde von 2006 bis 2008 umfangreich umgebaut und erweitert. Schüßler-Plan wurde sowohl beim Bestands- als auch beim Neubau mit der Tragwerksplanung beauftragt. Zu den Umbaumaßnahmen des ursprünglich in Stahlbeton erbauten Gebäudes gehörten die Erweiterung der Tiefgaragenfläche durch weitere Depotflächen für Kunstwerke, die Umgestaltung des Eingangsbereichs durch Entfernung von Teilen der Tragkonstruktion und Abfangungen aus Stahl sowie der Umbau der gesamten Technikzentrale. Der Umbau der Stahlbetonkonstruktion erforderte umfangreiche Ersatzmaßnahmen in Stahlbau- bzw. Stahlbetonbauweise sowie Nachrechnungen von ungenutzten Bestandsbereichen.
Bei dem Neubau wurde ein stützenfreier, zweigeschossiger Ausstellungstrakt in Stahlverbundbauweise mit Spannweiten von 22,5 m realisiert. Das zweite Obergeschoss wird in west-östlicher Richtung von einem Stahldach mit zirka 25 m Spannweite überspannt, das über Verbände ausgesteift ist. Das erste Obergeschoss wird in gleicher Richtung von einer Stahlverbunddecke mit Untergurtblechverstärkungen und einer im Verbund liegenden, 18 cm starken Stahlbetondecke 22,5 m überspannt. Die umlaufenden Stahlbetonwände, die im Erdgeschoss als wandartige Träger auf einer Stützenreihe bzw. Abfangung der Tiefgarage stehen, dienen dabei als lastabtragende und aussteifende Bauteile.

Auftraggeber
Bau- und Liegenschaftsbetrieb NRW, NL Düsseldorf

Standort
Düsseldorf

Architektur
Entwurfsarchitekten: Dissing + Weitling

Technische Daten
HNF Erweiterungsbau: 4.200 m²
BGF gesamt nach Erweiterung: 33.285 m²
Stahlbetonflachdecken: 7,5 bis 22,5 m Spannweite
Nutzlast: 10,0 bis 20,0 kN/m²

Leistungen Schüßler-Plan
Tragwerksplanung: Lph 1 bis 6 gemäß HOAI
