RHEINBOULEVARD KÖLN



Rheinboulevard Köln

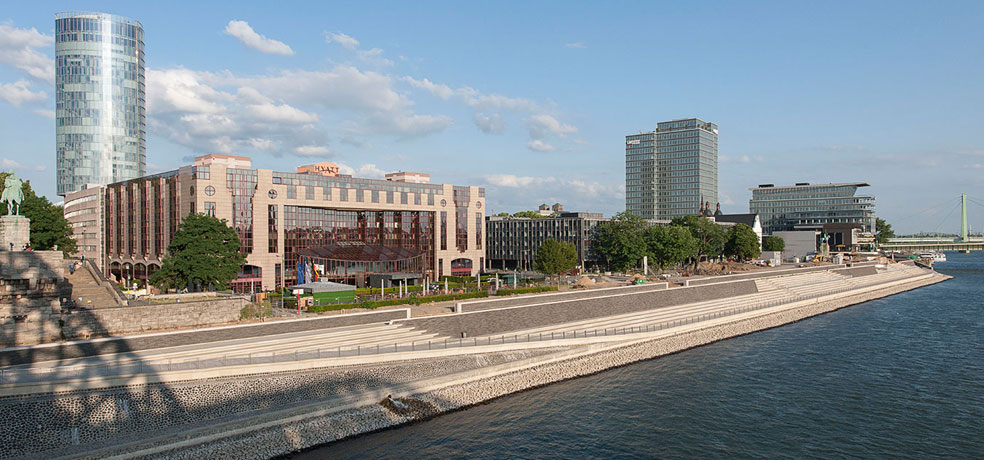

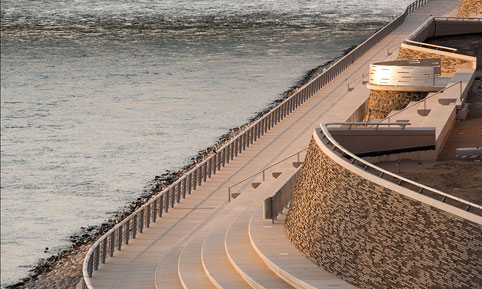

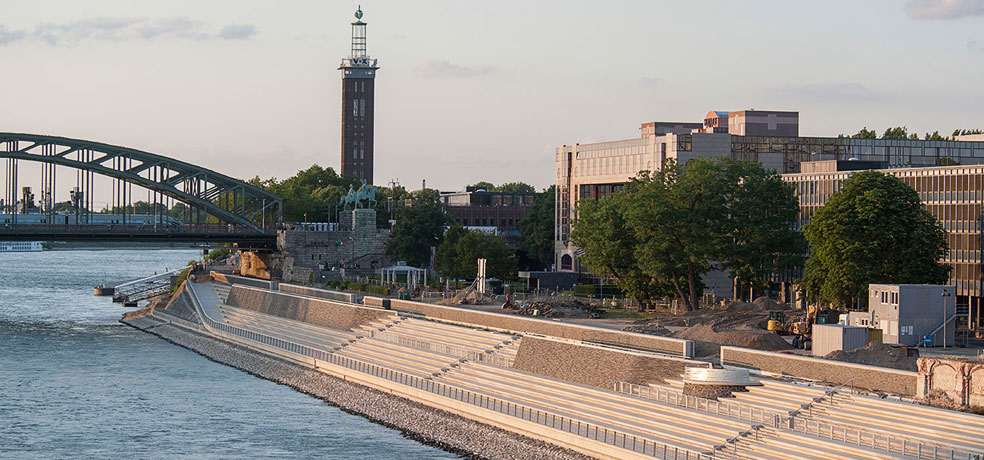

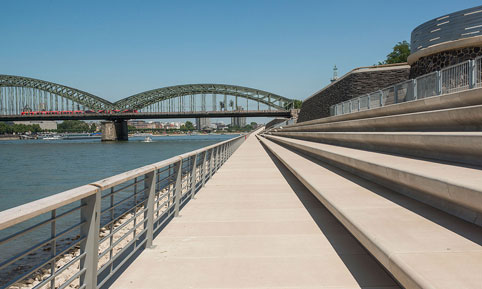

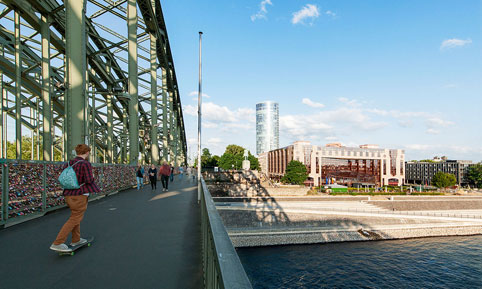

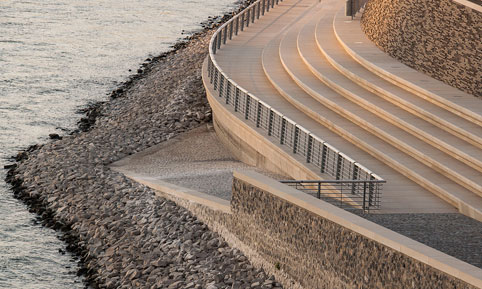

Der Rheinboulevard in Köln-Deutz wurde als großzügige, 516 m lange Freitreppenanlage zwischen der Hohenzollernbrücke und der Deutzer Brücke errichtet und im Juli 2015, im Rahmen der "Kölner Lichter", teileröffent. Zur Uferneugestaltung gehört auch die angrenzende, von Bäumen gesäumte Promenade. Das Projekt wurde im Hochwasserbereich des Rheins realisiert, Baukonstruktion und -verfahren wurden somit auf die besonderen Rahmenbedingungen abgestimmt.

Die Baugrube wurde im Bereich des Rheins durch einen Spundwandverbau begrenzt. Zur Schaffung des Planums und zur Erstellung einer Böschungssicherung wurde das Erdreich durch Nassbagger entfernt. Die Unterkonstruktion für die Freitreppenanlage wurde als flachgegründete Plattenkonstruktion aus Stahlbetonfertigteilen errichtet. Die tragende Konstruktion wurde durch eine 50 cm dicke Fertigteilplatte mit einer horizontalen Länge von 12 m gebildet. Die Breite der Fertigteile beträgt zwischen 1,50 m und 2,50 m. Die landseitig aufgehende Stützwand wurde in Ortbeton hergestellt. Hierzu wurden an den Fertigteilplatten entsprechende Anschlussbewehrungen vorgesehen. Die aufgehende Stützwand wurde mit Raumfugen nach ZTV-Ing im Abstand von ca. 10 m unterteilt und trägt zusätzlich zur Steifigkeit der Konstruktion parallel zur Uferlinie bei.

Auftraggeber
Stadt Köln
Amt für Brücken- und Straßenbahnbau

Standort
Köln

Technische Daten
Länge Uferpromenade: 516 m
Breite: 12 m
Lage: im Hochwasserbereich des Rheins

Leistungen Schüßler-Plan
Objektplanung Ingenieurbauwerke: Lph 1 bis 6 gemäß HOAI
Tragwerksplanung: Lph 2,3 und 6 gemäß HOAI
